詳細資料：

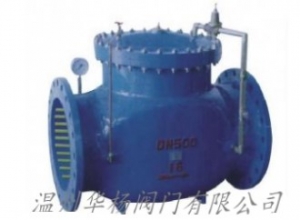

HH48X緩閉蝶式止回閥主要用于凈水、源木、污水、海水等介質的供、排水管道上，安裝在水泵出口處，用以截斷介質的回流，消除破壞性的水錘，保護管道、水泵的安全運行。

緩閉蝶式止回閥工作原理:

消聲緩閉止回閥主要由閥體、兩塊半圓閥瓣、回位彈簧、儲油缸、緩閉小氣缸、針型閥（微量調節閥）組成?？窟M口介質的推力作用，將兩塊閥板平穩推開。在此同時，進口的壓力介質周日入儲油缸內活塞的下部，推動活塞，將活塞上部的油通過針型閥分別太入閥體兩側小油缸尾端，使小氣缸內的活塞桿伸出，當進口介質壓力下降自動關閉。但由于活塞桿處于伸出位置，頂住閥瓣不全部關閉，還剩有20%左右的面積使介質通過，從而起到了消除水錘的作用，閥瓣被活塞桿項住，活塞后腔的壓力通過針型閥緩慢進入儲油缸，閥瓣逐漸關閉。閥瓣分成先快速后緩慢兩步關閉，達到了既防電機逆轉又起到了消降水錘靜音的作用。

主要零件材料

主要技術參數

主要外形尺寸(法蘭連接尺寸：按JB/T79—94)

水力控制閥前要安裝過濾器，并應便于排污的要求。
     水力控制閥是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥內零部件損壞時，請按下列指示進行拆卸。(注：內閥內一般消耗損傷品為膜片和○型圈，其它內部零件損傷甚少)
     1.先將主水力控制閥前后端閘閥關閉。
     2.將主水力控制閥蓋上的配管接頭螺絲松開,釋放閥內壓力。
     3.將所有螺絲取下，包括控制管路中的必要銅管的螺帽。
     4.取水力控制閥閥蓋和彈簧。
     5.將軸芯、膜片、活塞等取下，切勿損傷膜片。
     6.將以上各項東西取出后，檢查膜片及○型圈是否損壞；如無損壞請勿再分自行爭其內部零件。
     7.如發現水力控制閥膜片或○型圈有損壞，請將軸芯上的螺帽松脫，逐浙分解出膜片或型圈，取出后重新?lián)Q上新丹片或○型圈。
     8.詳細檢視主閥內部水力控制閥座、軸芯等是否有損壞，若有其它雜物在主閥內部將其清理出。
     9.依反向是順序將更換后的零部件組合裝好主閥，注意閥門不能有卡阻現象。

其主要特點如下
1、消聲緩閉止回閥體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。
2、消聲緩閉止回閥緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破壞性水錘。
3、消聲緩閉止回閥橡膠軟密封，封閉性能好，耐磨損，使用壽命長。
4、消聲緩閉止回閥橡膠緩沖，啟閉平穩，無振動，無噪音。
5、消聲緩閉止回閥比老式止回閥六阻小，有明顯的節能效果
 消聲緩閉止回閥工作原理
  消聲緩閉止回閥主要由閥體、兩塊半圓閥瓣、回位彈簧、儲油缸、緩閉小氣缸、針型閥（微量調節閥）組成?？窟M口介質的推力作用，將兩塊閥板平穩推開。在此同時，進口的壓力介質周日入儲油缸內活塞的下部，推動活塞，將活塞上部的油通過針型閥分別太入閥體兩側小油缸尾端，使小氣缸內的活塞桿伸出，當進口介質壓力下降自動關閉。但由于活塞桿處于伸出位置，頂住閥瓣不全部關閉，還剩有20%左右的面積使介質通過，從而起到了消除水錘的作用，閥瓣被活塞桿項住，活塞后腔的壓力通過針型閥緩慢進入儲油缸，閥瓣逐漸關閉。閥瓣分成先快速后緩慢兩步關閉，達到了既防電機逆轉又起到了消降水錘靜音的作用。

安裝
1.  消聲緩閉止回閥可以水平安裝（箭頭平行水平地面），也可以垂直安裝（箭頭與水平地面垂直方向），一般DN大于400的Z好采用水平方向安裝
   2. 安裝前應對管道進行清洗，對閃光燈全面檢查，確保無損之后再裝入管路，裝入時注意箭頭所指方向與介質運行方向一致
3.  在該閥的進口處應安裝過濾器，出口處要安裝一臺蝶閥或閘閥，以便于該閥門及其它設備維修
4. 在堅固法蘭連接螺栓時，應注意對稱均勻堅固 。

訂貨須知：

    一、①HH48X緩閉蝶式止回閥產品名稱與型號②HH48X緩閉蝶式止回閥口徑③HH48X緩閉蝶式止回閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A楊銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門為您審核把關。
